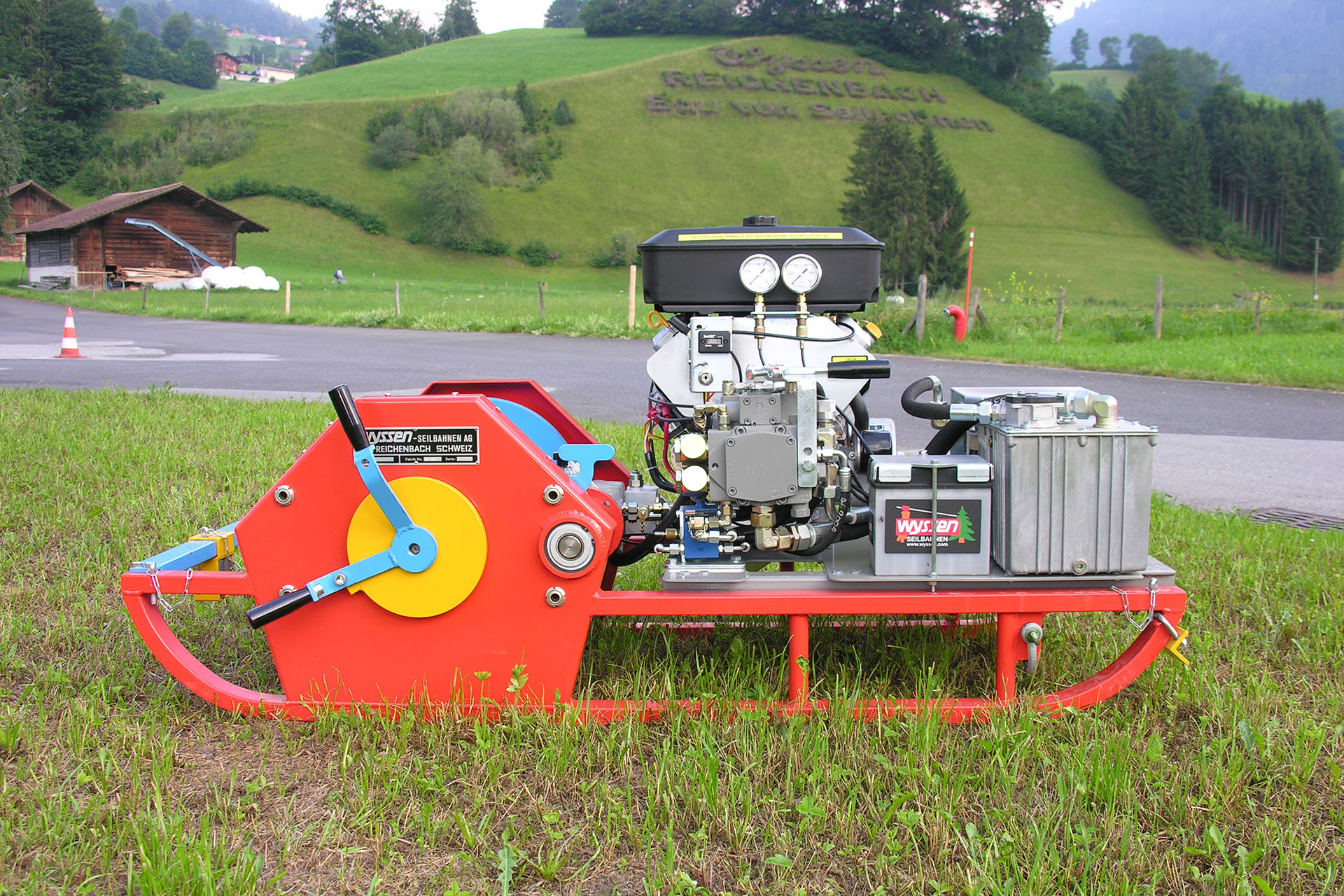

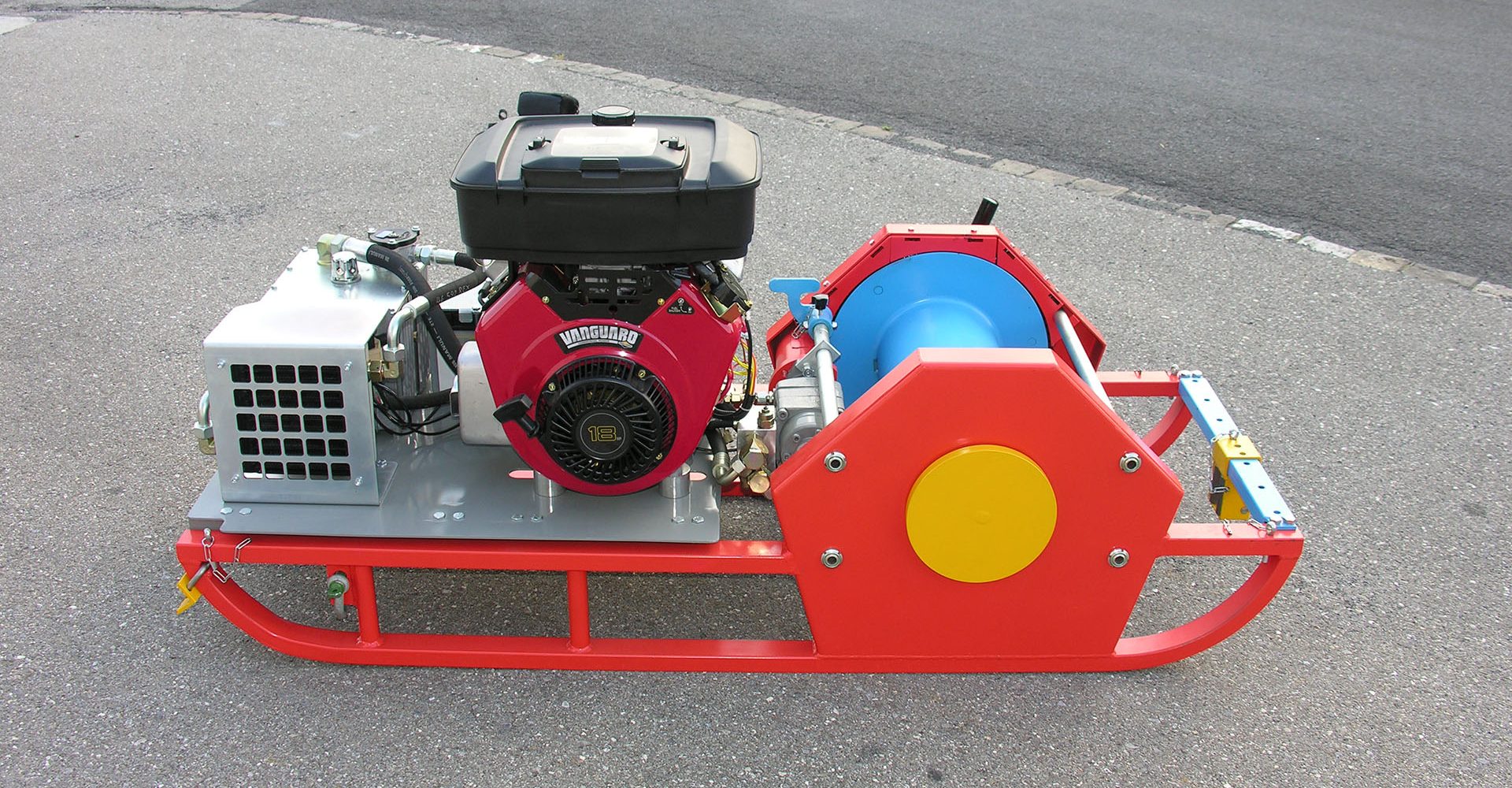

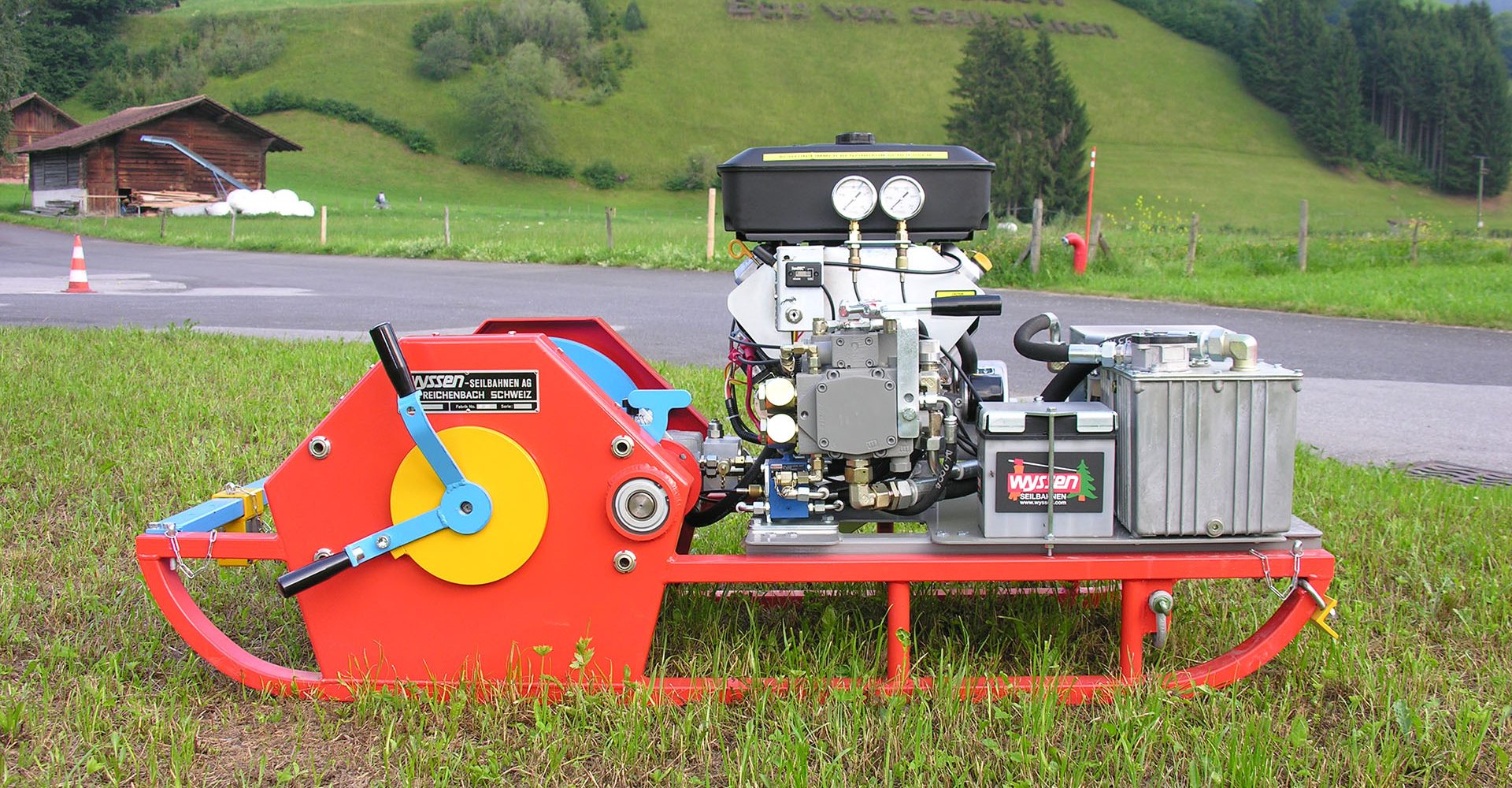

Grupul motor pentru montaj și pentru instalații mici

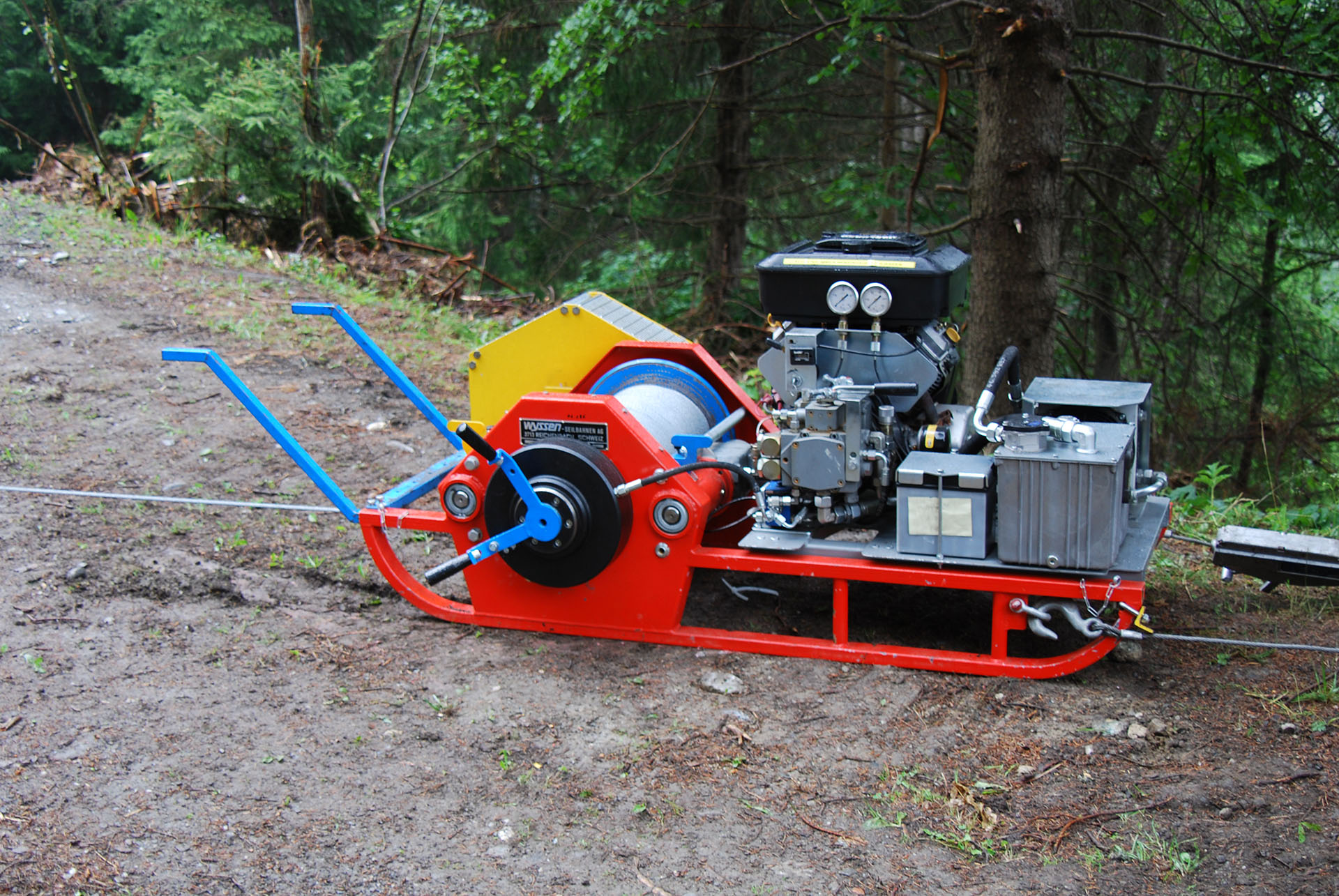

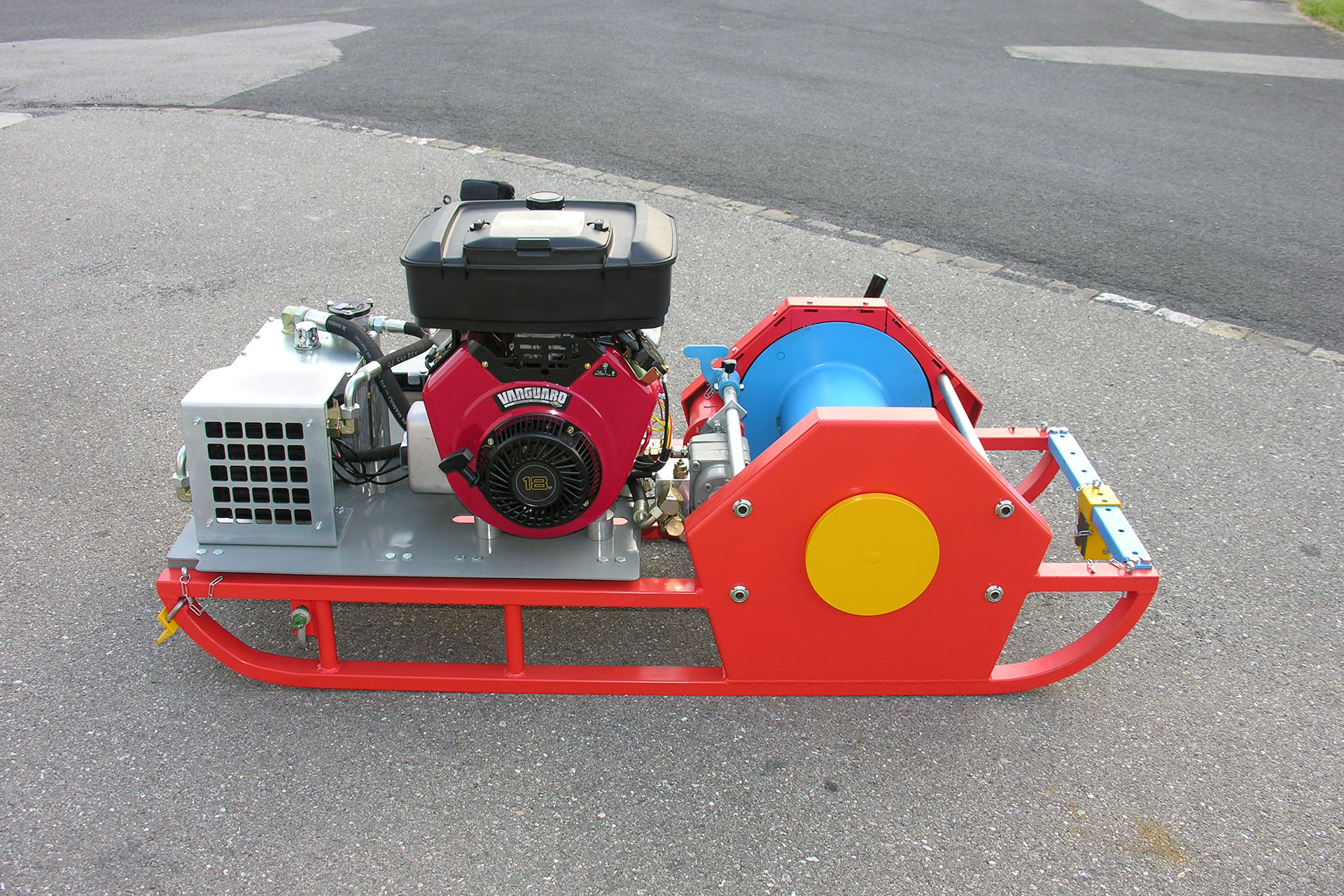

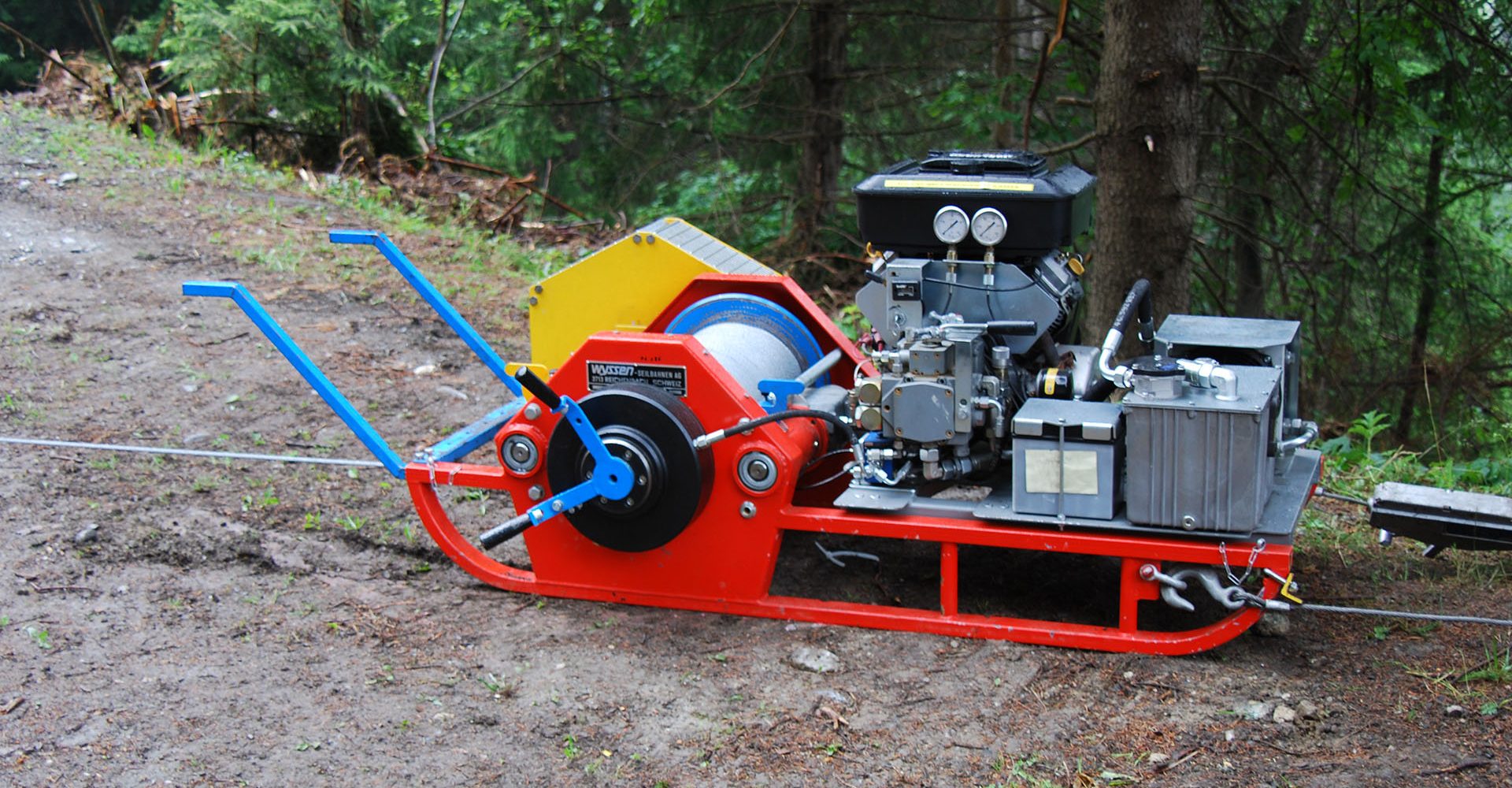

Grupul motor Wyssen este folosit cu succes de peste 80 de ani, fiind caracterizat prin mobilitate, calitatea excelentă, performanță superioară, siguranță și durabilitate în timp. Grație designului deosebit, grupul motor W-10 este unul ușor, putând fi folosit pentru multe aplicații în sectorul forestier și cel de construcții. Este folosit ca grup motor propriu-zis pentru deplasarea sarcinilor de lucru în cazul instalațiilor de mici dimensiuni, precum și pentru tractarea cablurilor și a altor accesorii în timpul montajului unor linii mai mari. Poate fi folosit și la tractarea unor sarcini pe plan înclinat. Poate fi folosit excelent ca un cabestan, prin atașarea unei roți de angrenare. Grație saniei metalice pe care este montat, se poate autotracta în orice tip de teren. Aparatul de ghidaj din partea din față ajută la evitarea obstacolelor din teren, iar gherele antialunerae previn alunecarea în spate atunci când grupul se autotractează la deal.

Tamburul de mare lățime asigură a durată lungă de folosire a cablului trăgător. Cu o singură manetă se controlează viteza, forța de tracțiune și direcția de lucru (înfășurare/desfășurare) a grupului motor. Astfel, sarcinile de lucru pot fi trase din lateral, ridicate, deplasate și coborâte la punct fix. Transportul la vale este controlat din frâna aerodinamică (opțională). Frâna de tambur foarte puternică permite deplasarea sarcinilor de lucru cu viteze mari, fără uzuri. Grupul motor W-10 (ca toate gruprurile motoare Wyssen) este modular, adică poate fi adaptat la nevoile fiecărui utilizator. Dispozitivul hidraulic de înfășurare a cablurilor precum și alte dispozitive hidraulice pot fi conectate cu ușurință la grupul motor W-10.

Sistemul de frânare

Frâna principală:

  • Frână cuplată la sistemul hidraulic
  • Frână ce acționează direct pe tambur

Frână de rulare opțională:

  • Frână aerodinamică
  • Frână centrifugală

Transmisia

  • Motor hidraulic 80 ccm
  • Motor hidraulic 100 ccm
  • Motor hidraulic 160 ccm
  • Motor hidraulic în doi timpi (roar modelul lat)

Motoare

  • Pe benzină, 13kW/18CP, cu pornire electrică sau manuală

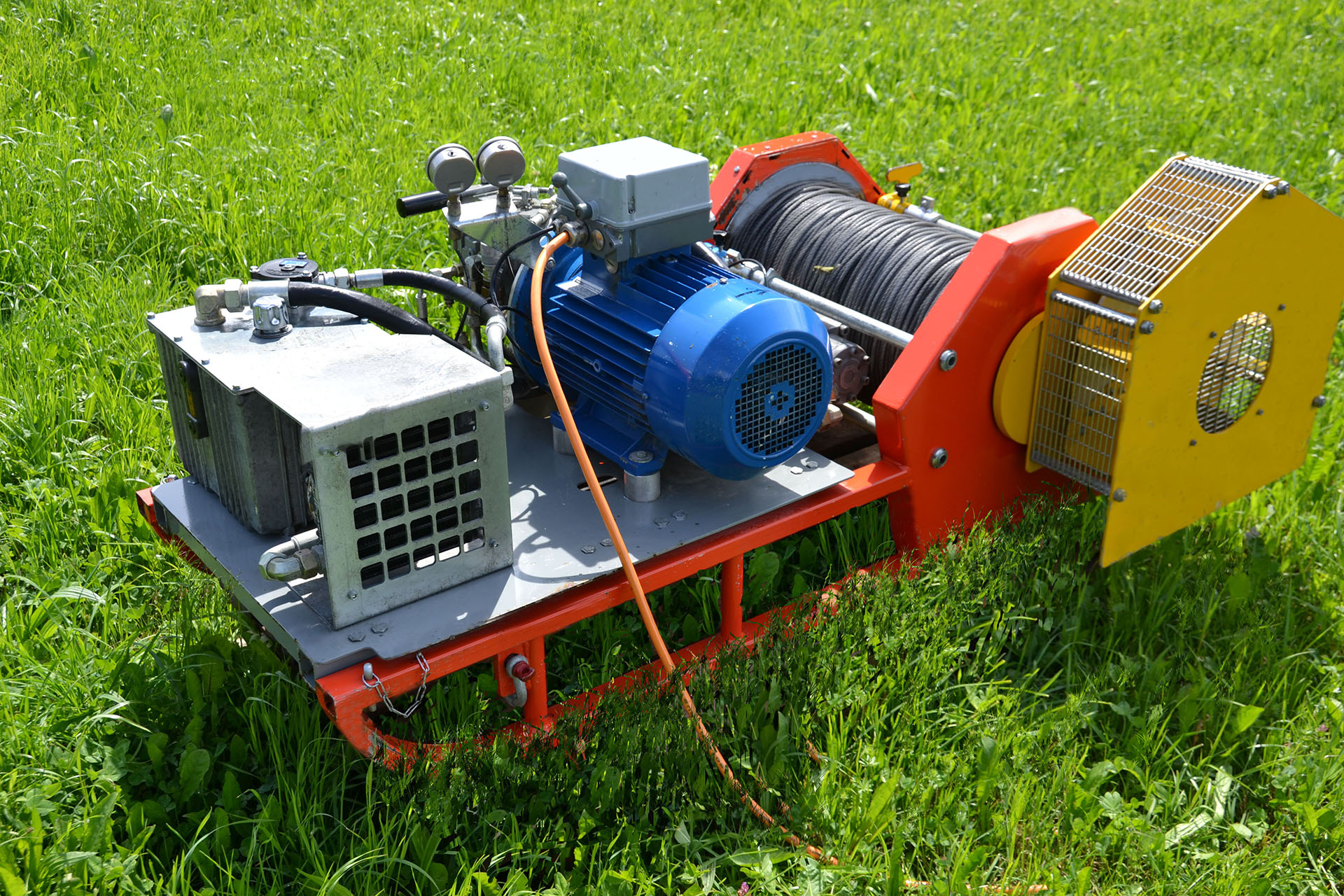

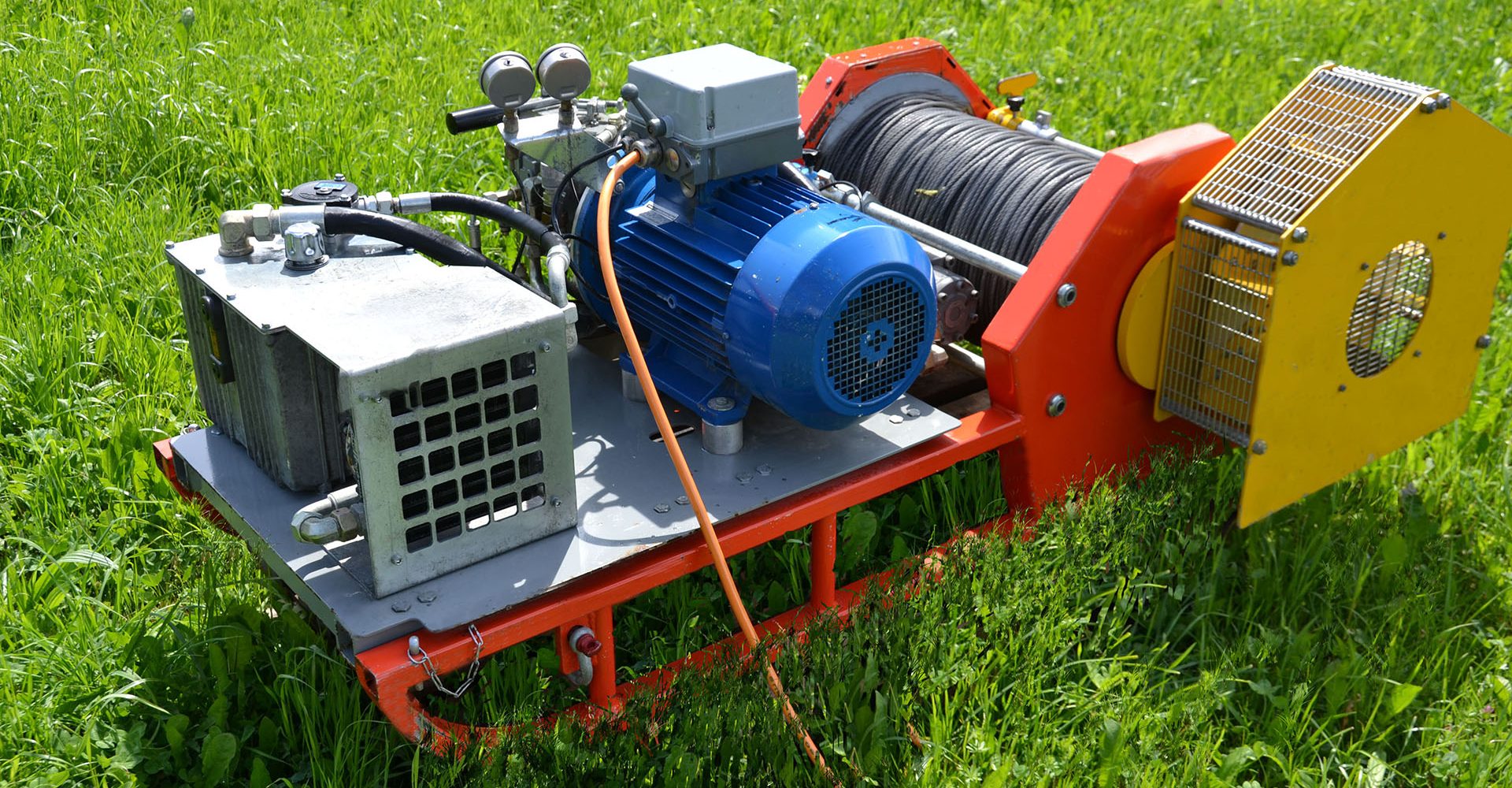

  • Motor electric de 11 kW

Date tehnice

Forțe de tracțiune și viteze pentru W-10

 TAMBUR GOL JUMĂTATE PLIN PLIN
TIP MOTOR HIDRAULIC max. max. max.
880 CCM REPEDE 1.26 m/s
900 kg
1.60 m/s
700 kg
1.94 m/s
580 kg
100 CCM MEDIU 1.01 m/s
1’100 kg
1.28 m/s
886 kg
1.56 m/s
727 kg
160 CCM PUTERNIC 0.63 m/s
1’800 kg
0.80 m/s
1’417 kg
0.97 m/s
1’169 kg

Vitezele în cazul motorului electric sunt cu circa 20% mai mici decât în cazul motorului pe benzină.

Principalele dimensiuni ale grupului motor W-10

MODEL STANDARD MODEL LAT
Lungime 1’700 mm 1’700 mm
Lățime 750 mm 1’100 mm
Înălțime, benzină 820 mm 820 mm
Înălțime, electric 700 mm 700 mm
Tambur-ø 220 mm 220 mm
Lățime tambur 500 mm 850 mm
Greutate totală 345 kg 430 kg

Capacitatea tamburului

MODEL STANDARD MODEL LAT
Cablu-ø 5.0 mm 1’130 m 1’920 m
Cablu-ø 6.0 mm 730 m 1’250 m
Cablu-ø 7.0 mm 580 m 980 m
Cablu-ø 8.0 mm 400 m 680 m
Cablu-ø 9.0 mm 310 m 530 m
Cablu-ø 10.0 mm 280 m 480 m

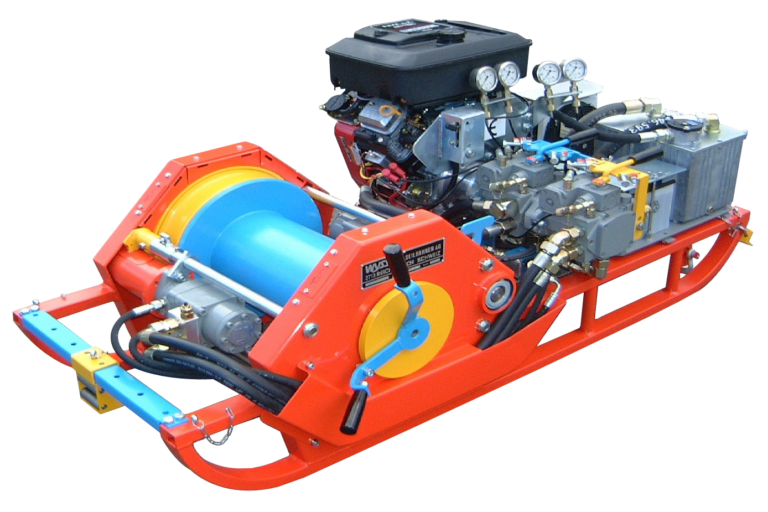

Grupul motor W-10 pentru funicular

Seilwinde W-10 Kabelkran

Grupul motor W-10 este disponibil și pentru lucrul cu instalații de funicular clasice, caz în care este prevăzut cu un tambur pentru cablul trăgător.

Date tehnice

Principalele dimensuni pentru W-10 pentru funicular

Lungime 1’700 mm
Lățime 750 mm
Înălțime (benzină/electric) 820/700 mm
Tambur-ø 220 mm
Lățime tambur 409 mm
Greutate totală 400 kg

Capacitatea tamburului

Cablu-ø 5.0 mm 925 m
Cablu-ø 6.0 mm 600 m
Cablu-ø 7.0 mm 475 m
Cablu-ø 8.0 mm 325 m
Cablu-ø 9.0 mm 255 m
Cablu-ø 10.0 mm 230 m

Forțe de tracțiune și viteze de lucru

Tip motor hidraulic max. max.
80 ccm repede 2.06 m/s 607 kg
100 ccm mediu 1.63 m/s 761 kg
160 ccm putere 1.02 m/s 1’224 kg



Vitezele în cazul motorului electric sunt cu circa 20% mai mici decât ale motorului pe benzină.

Forțe de tracțiune și viteze de lucru

Identice cu cele ale W-10 standard

Grupul motor W-10 este disponibil și în varianta șenilată, pentru transport
