Instalația cu cabluri și Pilon Valentini

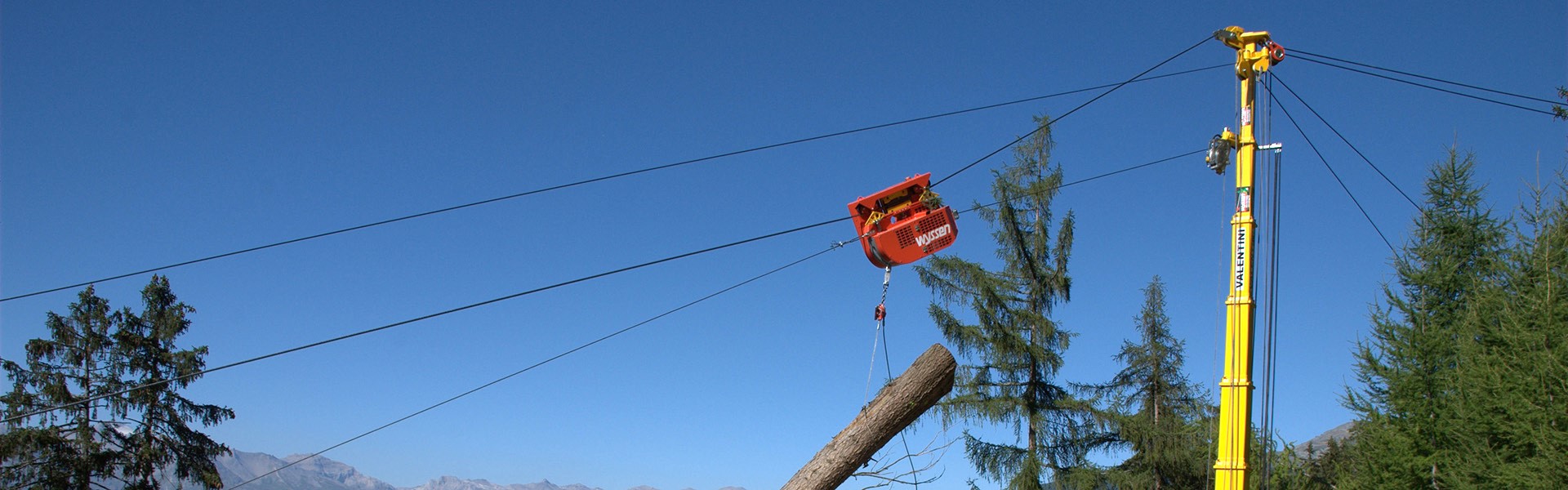

Robustă, fiabilă și sigură - macaraua mobilă de cablu Valentini
Firma Valentini este o firmă de dimensiuni mijlocii, specializată din 1979 în proiectarea și construcția de instalații cu cabluri și pilon, folosite în sectoarele forestier și de construcții. Din 1987, Wyssen reprezintă firma Valentini la nivel internațional. Instalațiile Valentini se caracterizează prin construcția foarte robustă, siguranța și ușurința în operare și întreținere, sistemul de operare și control de ultimă generație și un raport optim între cost și eficiență.. Gama de produse include instalații cu lungimi de 400 m până la 1500 m și capacități de transport de 6500 kg, folosind un pilon cu trei puncte de prindere pe un tractor, o remorcă, un camion sau un buldozer. Modul cum este structurată și construită firma Valentini, îi permit să răspundă unor cerințe variate din partea clienților. Prin contactul și schimbul de informație permanent cu clienții săi, firma îmbunătățește în permanență produsele pe care le realizează. După mulți ani de colaborare, firma Wyssen este capabilă să furnizeze cea mai mare parte a pieselor de schimb din stocul propriu din Reichenbach, Elveția.
Avantajele Instalației cu cabluri și Pilon V-400
- Versiune cu 2 tamburi (pentru cablu purtător și trăgător)
- Montare pe tractor (minim 100 CP), prin prindere în 3 puncte
- Cuplare la priza de putere a tractorului
- Transmisie hidrostatică (Rexroth); toate troliile au propriile motoare hidraulice
- Pilon rabatabil, înălțime maximă de 10 m (în poziția de transport, circa 3,3 m)
- Telecomandă de control, cu cablu de 20 m
- Control prin stație radio, la cerere
- Timp scurt de instalare
- Costuri mici de întreținere
- Necesită uțin spațiu
- Foarte ușor manevrabilă pe drumuri forestiere dificile
Date tehnice
| Model | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensiuni principale | V400 | V400/M/2 | V400/3 | V550/M/2 | V600/M/2/1000 | V600/M/3/2012 | V600/M/3/1000/B10 | V850/M/3/2012 | V1000/M/3 |
| Cablu purtător - lungime | 400 m | 400 m | 400 m | 550 m | 830 m | 600 m | 1'000 m | 850 m | 1'100 m |
| Cablu purtător-Ø | 17 mm | 17 mm | 17 mm | 18 mm | 22 mm | 20 mm | 22 mm | 22 mm | 24 mm |
| Forța de tracțiune în cablu purtător | 7 t | 7 t | 7 t | 8.4 t | 11 t | 11 t | 13.3 t | 13 t | 18 t |
| Cablu purtător - viteza de tragere | 1.4 m/s | 1.4 m/s | 1.4 m/s | 1.2 m/s | 1.2 m/s | 0.9 m/s | 1.2 m/s | 1 m/s | 1.5 m/s |
| Cablu trăgător - lungime | 400 m | 400 m | 400 m | 550 m | 900 m | 650 m | 1'100 + Magazin 600m | 850 m | 1'100 m |
| Cablu trăgător -Ø | 10 mm | 10 mm | 10 mm | 10 mm | 12 mm | 11 mm | 12 mm | 12 mm | 13 mm |
| Forța de tracțiune în cablul trăgător | 2.1 - 3.1 t | 2.1 - 3.1 t | 2.1 - 3.1 t | 2.2 - 3.4 t | 3.2 - 5.6 t | 2.6 - 3.8 t | 3.8 - 5.7 t | 3.9 - 5.84 t | 5 - 6.1 t |
| Cablu trăgător - viteza de tragere | 3 - 4.5 m/s | 3 - 4.5 m/s | 3 - 4.5 m/s | 4- 5 m/s | 4- 6 m/s | 4.8 - 7 m/s | 5.1 - 7.8 m/s | 6.3 - 8.6 m/s | 4.7 - 6.1 m/s |
| Cablu de retur - lungime | - | - | 900 m | - | - | 1'400 m | 2'000 m | 1'800 m | 2'000 m |
| Cablu du retur-Ø | - | - | 9 mm | - | - | 10 mm | 11 mm | 11 mm | 12 mm |
| Forța de tracțiune în cablul de retur | - | - | 2.1 - 3.1 t | - | - | 2.6 - 3.8 t | 3.3 - 5.4 t | 3.9 - 5.84 t | 5 - 6.1 t |
| Cablu de reutr - viteza de tragere | - | - | 3-4 m/s | - | - | 4.8 - 7 m/s | 5.1 - 7.8 m/s | 6.3 - 8.6 m/s | 4.7 - 6.1 m/s |
| Grup motor pentru montaj | La cerere | La cerere | La cerere | La cerere | La cerere | Serienmässig | Serienmässig | Serienmässig | Serienmässig |
| Cablu de montaj - lungime | 1' 400 m | 1' 400 m | 1' 400 m | 1' 400 m | 1' 400 m | 1' 800 m | 2'000 m | 1'800 m | 2'100m |
| Cablu de montaj-Ø | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 6 mm | 5 mm | 6 mm | 6 mm |
| Forța de tracțiune în cablul de montaj | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.1 - 1.4 t | 1.8 - 2.5 t |
| Cablul de montaj - viteza | 2 Speed | 2 Speed | 2 Speed | 2 Speed | 2 Speed | 3.9 - 4.8 m/s | 2 Speed | 3.9 - 4.8 m/s | 5.6 - 8 m/s |
| Cablu de ancorare | 4x70 m Ø14 mm | 5x70 m Ø14 mm | 5x70 m Ø14 mm | 4x60 m Ø14 mm | 4x80 m Ø16 mm | 4x80 m Ø16 mm | 4x80 m Ø18 mm | 4x80 m Ø18 mm | 5x90 m Ø18mm 5x70 m Ø20mm |
| Motor Diesel | - | 89 kW | - | 104 kW | 104 kW | 134 kW | 177 kW | 177 kW | Camion |
| Pilon - înălțime | 10 m | 10 m | 10 m | 9 m | 12.5 m | 12.5 m | 12.5 m | 12.5 m / 17 m | Camion ca. 17 m |
| Lățime | 1.5 m | 1.5 m | 1.5 m | 2.3 m | 2.1 m | în funcție de contrucție | 2.3 m | în funcție de contrucție | Camion (2.5 m) |
| Lungime | 0.8 m | 1.8 m | 0.8 m | 5.8 m | 5 m | în funcție de contrucție | 4.7 m | în funcție de contrucție | Camion (10.5 m) |
| înălțime (in poziție de transport) | 3.4 m | 3.4 m | 3.4 m | 3 m | 3.5 m | în funcție de contrucție | 3.45 m | în funcție de contrucție | Camion (4 m) |
| Greutate, incluzănd cablurile | 3.8 t | 5.2 t | 5.1 t | 8 t | 11 t | 12 t | 19 t | în funcție de contrucție | în funcție de camion |
| Montat pe: | Tractor | Tractor pentru transport | Tractor | Dispozitiv suport | Dispozitiv suport | Dispozitiv suport / Șenilat | Șenilat | Dispozitiv suport / Șenilat / Camion | Camion |
